Garmin laivo jungiklis
Please sign in so that we can notify you about a reply
KOKYBIŠKA JUNGIKLIŲ SISTEMA. PAPRASTAS ĮRENGIMAS.
Integruota laivo valdymo sistema su skaitmenine perjungimo sąsaja, suteikiančia galimybę valdyti laivo elektronines funkcijas tiesiai iš jūrlapių braižytuvo (kartploterio) GPSMAP® arba ECHOMAP Ultra™.
Nebūtina kliautis vien tradiciniais jungikliais ir saugikliais. Naudokitės skaitmeniniais valdikliais ir elektros srovės stebėjimo programine įranga.
Valdykite šviesas, siurblius, garsinį signalą ir ne tik. Tereikia paliesti suderinamą jūrlapių braižytuvą.
Pripildyti ar ištuštinti baką? Matykite keturių bakų turinio lygį – degalų, gėlo vandens, buitinių ir tualeto nuotekų bei žuvų rezervuaro.
Matykite sistemos būklę. Stebėkite akumuliatorių įtampą, triumo vandens siurblio veikimą ir ne tik.
Nustatymas pagal jūsų poreikius. Pasirinkite jungiklių išdėstymą ir suteikite jiems pavadinimus naudodami paprastą sąsają.
Paprastas įrengimas laive. Nereikalingi jokie specialūs įrankiai ar konfigūravimas.
Integruotas elektrinių prietaisų valdymas.
VISKAS VIENAME
Pakeiskite esamas dviejų elementų sistemas (saugiklių dėžės ir jungiklių), kad funkcijas laive valdyti galėtumėte lengviau.
SKAITMENINIS VALDYMAS
Valdykite ir apsaugokite iki 20 grandinių vietoje fizinių mygtukų ar jungiklių naudodami jūrlapių braižytuvą.
ĮJUNGIMO / IŠJUNGIMO MYGTUKAI
Perjungikliais valdykite triumo vandens siurblį ir neužtemdomas šviesas, pvz., navigacines šviesas ir laivo apšvietimą.
PRITEMDYMO VALDIKLIAI
Nuspaudžiami ir palaikomi pritemdymo valdikliai leidžia nustatyti norimą apšvietimą laivo viduje.
MOMENTINIAI MYGTUKAI
Valdykite garsinius signalus ir ne tik. Paprasčiausiai paspauskite ir paleiskite, išgaudami norimo ilgio garsinį signalą.
ŽUVŲ REZERVUARO LAIKMATIS
Integruotu laikmačiu įjungiamas siurblys vandens recirkuliacijai rezervuare, kad žuvys išliktų gyvos ir siurblys veiktų ilgiau.
Valdykite įvesties duomenis.
BAKŲ STEBĖJIMAS
Integruotas bako turinio lygio matuoklis ir kalibravimas net keturiems bakams – degalų, gėlo vandens, buitinių ir tualeto nuotekų bei žuvų rezervuaro.
PAPILDOMOS ĮVESTYS
Matykite analogines laivo korpuso ir užvedimo akumuliatorių įtampas, stebėkite triumo siurblio veikimą ir prijunkite pasirenkamus fizinius jungiklius.
PATOBULINKITE SAVO LAIVĄ
Lengvas įrengimas laivuose nenaudojant jokių specialių įrankių ar konfigūracijos, tik prijungiant 18″ pateikiamų sujungiamųjų laidų ir skirtingomis spalvomis sužymėtų kanalų laidų.
Speficikacijos
Pagrindinės |
|
| Matmenys (P x A x G) (tik įrenginys) | 9,1 x ″ x 4,2 mm (″1,5 x ″230 x 10638) |
| Svoris (tik įrenginys) | 14,1 uncijų (400 g) |
| Aplinkos temperatūra | Nuo -20° C iki +55° C |
| Korpuso atsparumo vandeniui įvertinimas | IP65 |
| Komunikacija | „CAN-bus NMEA 2000®“ tinklas, LEN-0 |
Išvestis |
|
| Didelės apkrovos jungiklis | 13 kan. 10A, 7 kan. 5A |
Išvestis |
|
| Įžeminimo kontakto jungiklio įvestis | 15 |
| Triumo siurblio monitorius | 2 |
Analoginė įvestis |
|
| Voltai | 3 @ 0–16 V +/-1 % |
| Varža | 2 @ 0–1500 omų +/- 5 % |
Maitinimas |
|
| Maksimali srovė | 50 A |
| Srovės sąnaudos išjungus | 60 mA |
| Maitinimo įtampa (12 V) | 9–16 V nuolatinės srovės |
Jungtis |
|
| „NMEA 2000®“ | Mikro 5 adatėlių M12 kištukinė |
| Kanalai | „Molex MX150 L“ 16 grandinių |
| Maitinimo gnybtas | M6 varžtas |
Pakuotės turinys
- Garmin Boat Switch

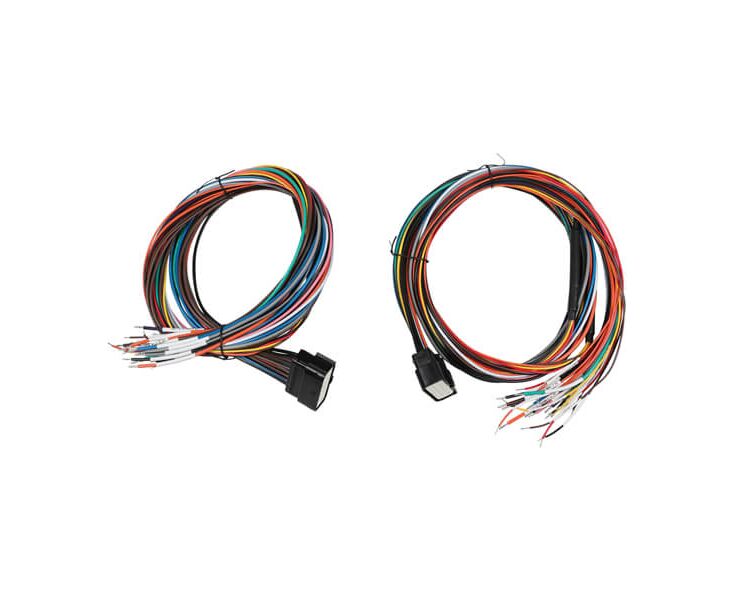

- „Garmin“ laivo jungiklių laidai X1
- „Garmin“ laivo jungiklių laidai X2
- Diegimo instrukcijos
Suderinami įrenginiai
- Garmin ECHOMAP™ Ultra 102sv
- Garmin ECHOMAP™ Ultra 102sv
- Garmin ECHOMAP™ Ultra 122sv
- Garmin ECHOMAP™ Ultra 122sv
- Garmin GPSMAP® 1022
- Garmin GPSMAP® 1022xsv
- Garmin GPSMAP® 1222
- Garmin GPSMAP® 1222 Plus
- Garmin GPSMAP® 1222 Touch
- Garmin GPSMAP® 1222xsv
- Garmin GPSMAP® 1222xsv Plus
- Garmin GPSMAP® 1222xsv Plus Bundle
- Garmin GPSMAP® 1222xsv Touch
- Garmin GPSMAP® 1223
- Garmin GPSMAP® 1223xsv
- Garmin GPSMAP® 723
- Garmin GPSMAP® 723xsv
- Garmin GPSMAP® 8410
- Garmin GPSMAP® 8410xsv
- Garmin GPSMAP® 8412
- Garmin GPSMAP® 8412xsv
- Garmin GPSMAP® 8416
- Garmin GPSMAP® 8416xsv
- Garmin GPSMAP® 8417 MFD
- Garmin GPSMAP® 8422 MFD
- Garmin GPSMAP® 8424 MFD
- Garmin GPSMAP® 923
- Garmin GPSMAP® 923xsv
