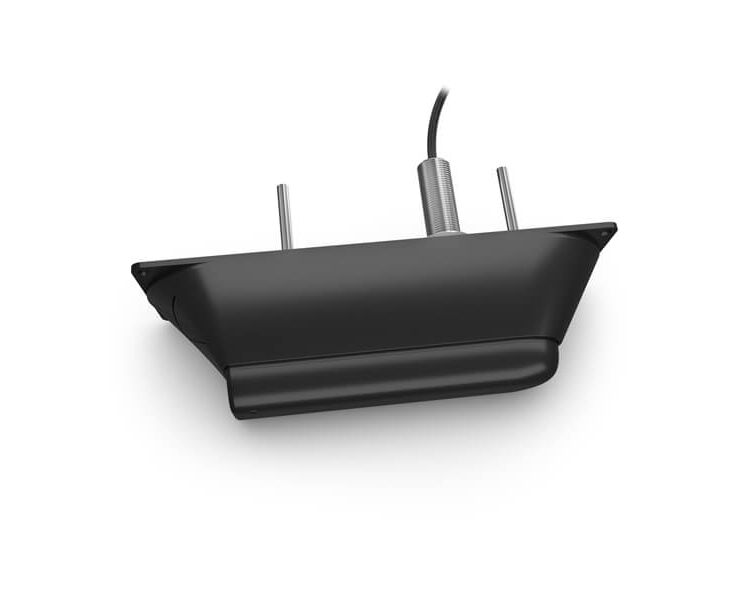

Echoloto sonaras Garmin GT56UHD-TH

Parašyti atsiliepimą
Užduoti klausimą
010-02732-10
899.00
užsakoma
+

Mažiau laiko paieškoms. Daugiau laiko žvejybai. Mūsų aukščiausios klasės GT56 keitiklis arba pora keitiklių dabar yra montuojami į korpusą, tai užtikrina geresnį sonaro aiškumą esant didesniam greičiui. TGT56 keitiklis yra geriausias „viskas viename“ sonaro sprendimas, turintis Ultra High-Definition SideVü skenavimo sonarą su 20 % didesniu diapazonu esant 1000 kHz, Ultra High-Definition ClearVü skenuojamąjį sonarą ir nuostabiai aiškų didelio pločio tradicinį CHIRP sonarą. Naudodami tris skenuojančius sonaro dažnius gausite geriausią našumą bet kuriame gylyje. Didelis platus tradicinis CHIRP sonaras rodo ryškius žuvies lankelius su minimaliu triukšmu, kad būtų neįtikėtinai aiškus vaizdas. Vivid nuskaitymo sonaro spalvų paletės leidžia lengviau nei bet kada atskirti taikinius ir struktūrą.

Derinys (SideVü ir ClearVü skenuojantys sonarai su žemėlapiu)

Derinys (ClearVü ir SideVü)

ClearVü skenavimo sonaras visame ekrane

SideVü skenavimo sonaras visame ekrane

Ypatingai aukštos taiškos SIDEVÜ Gaukite itin didelės raiškos SideVÜ skenuojantį sonarą su 20 % didesniu diapazonu esant 1000 kHz, itin didelės raiškos ClearVÜ skenuojantį sonarą ir nuostabiai aiškų didelio pločio tradicinį CHIRP sonarą.
Didelio pločio CHIRP Didelio pločio tradicinis CHIRP sonaras užtikrina nepaprastai aiškų objektų atskyrimą ir apibrėžimą iki 800 gylio žemiau jūsų laivo.
SIDEVÜ skenavimas 455 kHz SideVü skenuojantis sonaras leidžia matyti iki 500 colių kiekvienoje valties pusėje.
Skenuojantys sonarai Trys nuskaitymo sonaro dažniai – 455 kHz, 800 kHz ir 1000 kHz – ir 500 vatų galia užtikrina puikų našumą bet kuriame gylyje.
VIVID spalvos Ryškios nuskaitymo sonaro spalvų paletės leidžia lengvai atskirti objektus ir struktūrą.
Montavimas į korpusą Tvirtinimo prie korpuso galimybės suteikia vartotojams geresnius sonaro rodmenis esant didesniam greičiui.

Specifikacijos

SONARO KABELIO ILGIS 7.62 m
SONARO DAŽNIAI Tradicinis High-wide CHIRP (150-240 kHz); ClearVü/SideVü 455 kHz (425-485 kHz), 800 kHz (790-850 kHz), 1000 kHz (940-1100)
SONARO GALINGUMAS Tradicinis 350 W; ClearVü/SideVü 500 W
SONARO SPINDULIO PLOTIS Tradicinis CHIRP: 24-16; ClearVü 0.52 x 52 @ 1000 kHz, 0.64 x 35 @ 800 kHz, 1.1 x 52 @ 455 kHz; SideVü 0.52 x 52 @ 1000 kHz, 0.64 x 35 @ 800 kHz, 1.1 x 52 @ 455 kHz
SONARO MAKSIMALUS GYLIS Tradicinis : 244 m gėlo vandens; ClearVü: 122 m; SideVü: 152 m
SONARO GYLIS/GREITIS/TEMPERATŪRA Gylis ir temperatūra
SONARO JUNGTIS 12 kontaktų
SONARO PALAIKOMI TVIRTINIMO LAIPSNIAI 0°-70° laipsnio skersinis

Matmenys (be tvirtinimo): 218.5 mm x 51.8 mm x 27.7 mm

SUDERINAMI ĮRENGINIAI

  • GPSMAP 8400xsv ir GPSMAP 8600xsv
  • GPSMAP 7x3, GPSMAP 9x3 ir GPSMAP 12x3
  • GPSMAP 7x2 ir GPSMAP 9x2
  • ECHOMAPTM Ultra
  • ECHOMAP UHD SV

SVARBU ŽINOTI

Kadangi TM versija buvo išleista jau kurį laiką, todėl galimybės yra tokios pačios, tačiau yra keletas svarbių pakeitimų, kuriuos norime greitai aprėpti:

  1. Abiejuose gaminiuose bus naudojami tie patys 12 kontaktų plėtiniai ir adapteriai, kurie buvo prieinami nuo tada, kai buvo pristatyti senesni modeliai (GT51TH, GT30TH, GT34TH ir kt.) – jokių pakeitimų šioje srityje.
  2. Šiuose naujuose gaminiuose NĖRA naudojamas toks pat tvirtinimas kaip senesniuose korpusiniuose sonaruose. Yra naujas gaubto blokas, naujas montavimo šablonas ir net skylių padėtis skiriasi. Kitaip tariant, jei norite atsinaujinti iš kažką panašaus kaip  GT34UHD-THP į GT56UHD-THP, tai nėra taip paprasta, kaip ištraukti seną keitiklį ir įdėti naują į esamą gaubto bloką. REIKĖS naudoti naują įrangą. Jei tai bus padaryta ir bus laikomasi visų diegimo instrukcijų, viskas bus gerai.
  3. GT56UHD-THP variantas atitinka tas pačias taisykles kaip ir jo pirmtakai, nes dešiniajame borto keitiklyje yra visi elementai (tradicinis, DownVu, SideVu), o prievadinis keitiklis turi tik prievadą SideVu. Jei suderinsite „Starboard“ / „Port“ etiketes ant keitiklio kabelių su etiketėmis ant Y adapterio, problemų neturėtų kilti.
  4. Jei reikia pakeisti kurį nors keitiklį, tam tiesiog panaudosime dešiniojo borto keitiklį (010-02732-10). Y-adapterio kabelis, susijęs su šiuo įrengimu, yra prijungtas taip, kad būtų išjungti nereikalingi elementai, kai dešiniojo borto keitiklis yra prijungtas prie prievado pažymėtos jungties.
